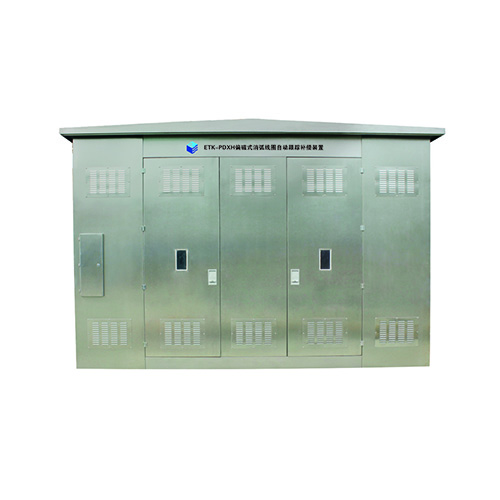

概述?
我國城市電網的中壓系統，大部分為中性點不接地(即小電流接地)系統。這種系統在發生單相接地時，電網仍可帶故障運行，這就大大降低了運行成本，提高了供電系統的可靠性，但這種供電方式在單相接地電流較大時容易產生弧光過電壓和相間短路，給供用電設備造成了極大的危害。
防止這種危害的方法之一就是在中性點和地之間串接一個電抗器，這個電抗器也就是通常所說的消弧線圈。它能有效地減少接地點電流，從而達到自動熄滅電弧的目的。3、帶RS232/485串行接口，可同上位機、變電所監控裝置通訊，實時傳送電容電流、中性點電壓、裝置自檢信息，電網發生接地故障后傳送補償電流、殘流等信息。
4、調節精度高
電控無級連續可調，利用施加直流勵磁電流達到連續調節電抗的目的，可以帶高壓負荷以ms級速度調節電感值。
5、可靠性高，使用壽命長
全靜態結構，內部無任何運動部件，整套裝置無任何觸點，可靠性高，噪音小。
6、響應速度快
補償響應速度不大于20ms。
7、調節范圍大
補償電流調節范圍大，上下限之比可達6～10倍。
8、動態補償，無須阻尼電阻器
采用自動跟蹤動態補償方式，可帶高壓調節，無須外加阻尼電阻，不存在由于控制死區和誤動拒動而引起的電阻燒損故障，使電網更安全可靠。
9、測量精度高
電容電流測量誤差：<±2% 。
10、具有雙套并運功能。

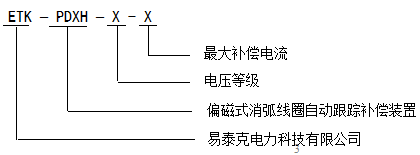

裝置選型說明?
1 .2 干式偏磁式消弧線圈本體

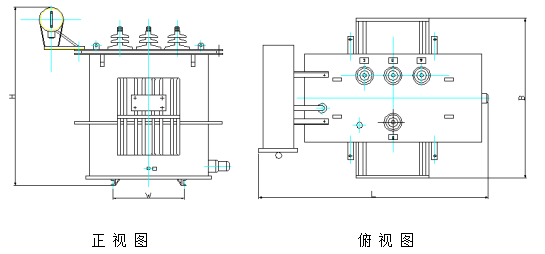

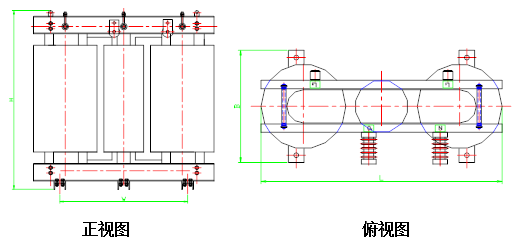

1.2.1 外形圖
1.2.2規格型號、容量及外形尺寸見下表：外形尺寸表
|
型號 |
H |
L |
B |
W |
容量（kVA） |
|
PDXHG-6-25 |
1500 |
1270 |
730 |
660 |
90 |
|
PDXHG-6-50 |
1650 |
1370 |
730 |
820 |
180 |
|
PDXHG-6-75 |
1810 |
1390 |
730 |
820 |
270 |
|
PDXHG-6-100 |
2050 |
1490 |
820 |
1070 |
360 |
|
PDXHG-6-150 |
1445 |
1605 |
1000 |
1070 |
510 |
|
PDXHG-6-200 |
1560 |
1720 |
1000 |
1070 |
730 |
|
PDXHG-10-25 |
1550 |
1350 |
730 |
660 |
150 |
|
PDXHG-10-50 |
1750 |
1440 |
730 |
820 |
300 |
|
PDXHG-10-75 |
1950 |
1490 |
820 |
820 |
450 |
|
PDXHG-10-100 |
2150 |
1600 |
820 |
1070 |
600 |
|
PDXHG-10-150 |
1550 |
1680 |
1000 |
1070 |
900 |
|
PDXHG-10-200 |
1690 |
1760 |
1200 |
1070 |
1210 |
?
